ネットワーク対応環境監視装置
ND-EW04

【販売終了】後継製品:ND-EW04E

環境監視装置ND-EW04 製品概要

ND-EW04はIPネットワーク上から遠隔地のアナログデータ(電圧・電流・温度・湿度など)の収集や接点入力監視、接点出力操作を行うことができる小型・低消費電力の環境監視装置です。
WWWブラウザやSNMPマネージャから監視・操作を行うことができ、異常事にはSNMPトラップや電子メールによる通報ができます。またIPsecを搭載しておりセキュリティを強化した通信を行うことが可能です。
アナログ・接点入出力、IP錠などのIP遠隔監視、設備監視に最適なSNMPエージェントです。

環境監視装置ND-EW04 製品特長

●アナログ入力 8点(0~1.28V)
・オプション:アナログセンサ
●接点入力 8点(パルスカウント機能あり)
●接点出力 4点(パルス出力機能あり)
●デジタル温度センサ
・オプション:デジタル温度センサ
・デイジーチェイン接続(最大32点、最大ケーブル長 合計50m)
●電気錠インターフェイス 2点
・オプション:IP電気錠(IPK-ML01・IPK-ML02)
●100Base-TX/10Base-T対応
●アナログデータ処理機能
・ノイズ除去のための移動平均フィルタ
・測定データの最小値・最大値保持機能
●グラフ表示機能
・データのリアルタイム表示
・ロギングデータの表示
●接点出力自動制御機能
・条件設定により接点出力の自動ON/OFFが可能
・タイマ設定により接点出力の自動ON/OFFが可能
●電子メール通報機能
・条件設定により電子メール送信可能
・最大4つの宛先を指定可能
・iモードなどの携帯端末にも送信可能
●遠隔コマンド機能(RSHクライアント/サーバ機能)
・RSHクライアントとして、PCなどのRSHサーバにシャットダウンコマンドなどを発行可能
・RSHサーバとして、他のNDシリーズやPCからの接点出力操作コマンドなどを実行可能
・ND-EW04をネットワークで対向接続し、1方の接点入力の変化などで、他方の接点出力を変化させることが可能
●ロギング機能
・合計10,000件のデータを保存可能
・定時刻・定周期・イベント・コマンドなどにより記録可能
・電子メールの送信やSNMPトラップの発生などを記録可能
・各ログをFTPによりダウンロード(取得)可能

●SNMPエージェント
・SNMP v1対応(IPv6では一部制限があります)
・Communityによるアクセス制限
・SNMPトラップを最大4ホストへ送信可能(再送機能あり)
・インターネット標準MIB(RFC1213 MIB-II)サポート(EGP Groupを除く)
・企業拡張MIB(CEC-MIB)を搭載
●セキュリティ機能
・IPsec
・パスワード認証機能
・ネットワークサービスサポート番号設定機能
・WWWユーザグループ設定/認証機能
●IPsec
・IPv4/IPv6ともに対応
・暗号化により通信データの盗聴を防止
・認証機能により不正アクセスや通信データの改ざんを防止
・ネットワークアクセス制御が可能
・ESP(RFC2406)、AH(RFC2402)サポート(トランスポートモードのみ)
・IKE(RFC2409)サポート(メインモード/クイックモード)
●IPv6
・広大なアドレス空間を使用可能
・プラグ・アンド・プレイによるネットワークアドレスの自動設定
・IPv4/IPv6デュアルスタック
●NTPクライアント(自動時刻修正)
・NTPまたはSNTPサーバに時刻を同期させることが可能
●WWWページカスタマイズ機能
・用途に合わせたWWWページや携帯端末に対応したページを登録可能(合計256Kバイトまで)
●WWWカスタムページ自動実行機能
・ユーザー作成スクリプト(簡易プログラム)を定時刻・定周期で実行可能
●WWWページ認証機能
・WWWユーザ設定機能によりユーザ1~3に対しそれぞれパスワード設定が可能.
・WWW認証設定機能により各ページ毎に各ユーザ毎の認証/アクセス許可を設定可能.
●ネットワークサービス制御機能
・SNMP,TELNET,HTTP,FTPに対し,起動する/しないの設定とポート番号の設定が可能
●設定・操作機能
・WWWブラウザによる設定・操作
・コンソールによる設定・操作
・TELNETによる設定・操作
・SNMPによる設定・操作
・FTPによる設定情報のダウンロード/アップロード可能
●かんたん設定
・購入してすぐに運用可能にするための設定ページを用意

環境監視装置ND-EW04 仕様

アナログ入力入力点数8点
A/D分解能12ビット
入力範囲0~+1.28V
精度±0.01V
接続コネクタRJ22 4芯モジュラコネクタ
接点入力入力点数8点
入力仕様フォトカプラ入力(駆動電流10mA)
オープンコレクタ(24V)/無電圧接点に対応
+24V電源内蔵、GND共通
外部配線最大許容抵抗値50Ω(参考:AWG22で500mまで)
接続コネクタツーピース式差込端子台
適合電線AWG28~AWG20 単線/より線
接点出力出力点数4点
出力仕様リレー接点出力(ノーマルオープンのみ)
接点容量:DC30V 1A以内(抵抗負荷時)
接続コネクタツーピース式差込端子台
適合電線AWG28~AWG20 単線/より線
デジタル温度センサセンサ点数最大32点
デイジーチェイン接続、最大ケーブル長 合計50m
接続コネクタRJ22
4芯モジュラコネクタ
通信インターフェイスETHERNET100Base-TX/10Base-T(自動認識対応)
接続コネクタ:RJ45
CONSOLE設定用RS232ポート
Dsub9極 ピンコネクタ
SIO拡張用RS232ポート
Dsub9極 ピンコネクタ
電気錠インターフェイス電気錠2錠
IPK-ML01・IPK-ML02を接続可能
(接続ケーブルが必要)
ドアセンサ2点
ドアセンサモジュール(IPK-DSM01など)を接続可能
ステータス表示POWER(PWR)、LINK(LNK)、ACTIVE(ACT)、ALARM(ALM)
外形寸法330(W)×110(D)×30(H)mm 突起部を除く
質量約1.2kg 付属品を除く
動作環境条件本体温度範囲:-10℃~+50℃
湿度範囲:10%~90%(結露無きこと)
付属ACアダプタ温度範囲:0℃~+40℃
湿度範囲:20%~90%(結露無きこと)
電源本体DC19.2V~26.4V 0.5A以下
電気錠動作時:2.0A以下(差込端子台)
付属ACアダプタ
使用時
AC90V~240V 0.8A以下
50Hz~60Hz
付属品ACアダプタ、ACアダプタ用電源ケーブル(AC100V用)、接点入出力用コネクタ3個、ゴム足4個、CD-ROM(取扱説明書、CEC-MIB)、導入の手引き、保証書
保守メンテナンス条件保証期間出荷後より1年間
保守センドバックによる修理
定期交換部品リチウム電池3年6ヶ月(非通電時)、又は5年(連続通電時)

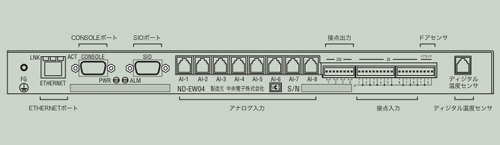

背面図

上同右側側面図



※機能向上のため、おことわりなしに仕様の一部を変更する場合がありますので、ご了承下さい。
