医療・保健施設向け ポート
キャリヤシステム
modul-port



製品概要 特長 製品ラインナップ 仕様 PDFカタログ

  ロゴからITD社(英語版)へリンクします。

 左の画像より、modul-port「英語版」にリンクします。

  製品概要

modul-portは、可動式アームを備えた、医療機器キャリアシステムです。
 柔軟な設計思想と多様なコンポーネントを揃え、効率的・機能的な医療活動をサポートいたします。


  特長

拡張性の高いモジュールシステム
モジュールは常に新しいパーツとの交換が容易にできるため、
新開発の医療機器に対して柔軟に対応することができます。

システム例

モジュールシステム例(modul-port)


優れたケーブルマネジメント
サポートフレーム内のケーブル・ダクトにより、電源ケーブル、データ線、チューブ類を別々に誘導できます。

サポートフレーム画面
サポートフレーム断面



製品ラインナップ

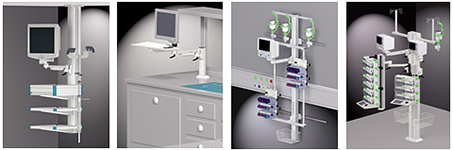

4種類の設置タイプ
取付方法には、壁、床、天井、卓上の4タイプがあり、医療機器を自由に配置して、使用環境に合わせた最適な医療システムを構築することができます。



壁取付型

壁取付型

床立上げ型

床立ち上げ型



天井つり下げ型

天井吊り下げ型





卓上取付型



 仕様

ベーシックフレーム

品名

全高(mm)

実装寸法(1U=32mm)

耐荷重

設置場所

注文番号

エコノミー



サポートフレーム

320

10U

35㎏

壁面取付

TS6040.1

TS6006.1

640

20U

50㎏

壁面取付

TS6041.1

TS6001.1

960

30U

100㎏

壁面取付

TS6042.1

TS6002.1

1280

40U

125㎏

壁面取付

TS6043.1

TS6003.1

1600

50U

150㎏

壁面取付

TS6044.1

TS6004.1

1920

60U

150㎏

壁面取付

TS6045.1

TS6005.1

ツインサポートフレーム

960

30U

100㎏

床立ち上げ/天井吊り下げ

-

TS6031.1

1280

40U

125㎏

床立ち上げ/天井吊り下げ

-

TS6032.1

1600

50U

150㎏

床立ち上げ/天井吊り下げ

-

TS6033.1

ベンチサポート

328

10U

20㎏

卓上取付

-

TS6020.1
